| 品牌 |
振奥机械 |
型号 |
ZALML 100-900 |
| 加工批量 |
100-900（L） |
工作方式 |
振动研磨机 |
| 类型 |
圆盘式研磨机 |
驱动方式 |
电动研磨机 |
| 作用对象 |
金属材料 |
|
|

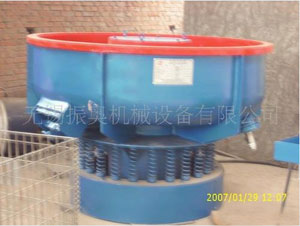

本设备是通过振动电机高速旋转所产生的激振力由弹簧的作用，使研磨槽内的研磨石、水和研磨液同被加工的零件产生规律性的相对运动。然后得到互相挤压，把凸出于零件表面的毛刺或氧化层磨掉，亦可将锐角倒圆和光亮抛光等。采用了国际上先进的螺旋流动，三次元振动的加工原理，可实现大批量生产，实现了省人、省力、省能源的目的。适用于中等尺寸零件的表面光整，能不破坏零件的原有形状和尺寸精度，可消除零件内部应力，并提高了零件表面光洁度、精度1-2级。可组成去毛刺、飞边、光整 、抛光，清洗一条龙的生产加工线。
技术参数：
| 型号 |
LMJ100 |
|
LMJ300 |
|
LMJ300-Ⅰ |
LMJ600 |
|
LMJ600-Ⅰ |
LMJ900 |
| 容器容量（L） |
100 |
250 |
250 |
300 |
600 |
600 |
600 |
900 |
| 总高度A（mm） |
1060 |
1420 |
1556 |
1520 |
1660 |
| 分选口高度B（mm） |
750 |
1000 |
1143 |
1090 |
1256 |
| 外径C（mm） |
1050、1200 |
1600、1900 |
2080 |
2030、2200 |
2350 |
| 安装面积F（mm×mm） |
1180×1120（1200） |
φ840、φ1900 |
1720×104 |
2200×1860×2100 |
2350×2120 |
| 总重（kg） |
340、700 |
750、1000 |
1125 |
1750×2500 |
2000 |
| 振动电机 |
功率（KW） |
1.5 |
3.7 |
5 |
5.5 |
11 |
11 |
| 转速（r/min） |
1455 |
1430 |
1480 |
| 电压（V） |
380 |
本机应用了国际上先进三元振动加工原理。当工件、成形磨块、化学磨液和水按一定比例放入光整机的容器中。然后启动振动电机。振动电机轴的上下两端装有偏心铁块，它们在水平面上的投影互成一个直角，当振动电机高速旋转时，两个偏心块产生在水平面内沿圆周方向变化的激振力（离心力），使机体产生水平面内的圆周运动，同时由于激振力不通过机体的质心。因此产生激振矩（即倾倒力矩）使容器绕水平轴摇摆，由于容器底部呈圆形状，各点的振幅不一致，使容器中的成型磨块和工件既竖直中心轴线公转，又绕圆环中心翻滚，其合成运动为环形螺旋运动，同时容器有一螺旋升角，成型磨块和工件沿螺旋面向上滑行，使工件和成型磨块在运动时增加了磨擦力，提高了光整效率。容器为了减少工作中磨块和工件对其的磨损，降低噪音，在其内壁衬耐磨橡胶或聚氨酯。为了改善工作环境，又可另外配置消音罩，适用于中小零件的光整加工。 注：
LMJ：螺旋式 LMP：平底 I：改型（电机功率增大）Ⅱ ：全防音 A：内衬为聚氨
所有数据仅作参考
